Монтаж пластиковых водоотводных лотков: пошаговая инструкция и главные ошибки новичков

Монтаж пластиковых водоотводных лотков: пошаговая инструкция и главные ошибки новичков

В компании GRENT мы знаем, что долговечность и функциональность ливневой канализации зависит не только от качества ее элементов, но и от соблюдения технологии монтажа. Правильная установка пластиковых лотков — это не просто "выкопал-положил". Одна ошибка в создании бетонной обоймы или в расчете уклона может привести к разрушению дорожного покрытия, просадке грунта и дорогостоящей переделке всего объекта. Эта статья — исчерпывающее руководство, основанное на нашем многолетнем производственном опыте.

Шаг 1: Подготовка и расчет — залог успеха

Качественная подготовка — это 50% успеха. Прежде чем приступить к земляным работам, нужно точно определить параметры системы. Ошибка на этом этапе сделает всю последующую работу бессмысленной.

Как правильно выбрать класс нагрузки (A15, B125, C250)

Выбор лотка, не соответствующего нагрузке, — фатальная ошибка, которая приведет к его разрушению. Мы используем прочный, устойчивый к химии и ультрафиолету пластик, но даже он не выдержит вес грузовика, если предназначен для пешеходной зоны. Руководствуйтесь простой таблицей.

Расчет уклона: минимальные значения и как его обеспечить

Пластиковые лотки, в отличие от бетонных, имеют гладкую поверхность, что улучшает гидравлические характеристики. Обратите внимание, наличие уклона – обязательно. Минимальное значение для самотека - 0,5% (5 мм на 1 метр линии). Оптимальное - 1% (1 см на 1 метр).

На практике "разуклонка" создается двумя способами:

1. Ступенчатый уклон: используются лотки разной высоты.
2. Естественный уклон: дно траншеи формируется под нужным углом. Для контроля используется натянутая шнурка и строительный уровень или нивелир.

Необходимые инструменты и материалы: полный чек-лист

• Лотки водоотводные пластиковые с решетками от GRENT;
• пескоуловитель;
• заглушки, переходники, крепеж;
• герметик (морозо- и влагостойкий);
• геотекстиль (при нестабильном грунте);
• песок, щебень (фракция 5-20 мм);
• бетон (марка не ниже B25 / М350);
• штыковая и совковая лопаты;
• ручная или вибротрамбовка;
• уровень, рулетка, шнурка, киянка;
• углошлифовальная машина ("болгарка") с диском по пластику.

На этапе подготовки важно выбрать не только правильный класс нагрузки, но и надежного поставщика. В нашем каталоге представлены пластиковые водоотводные лотки GRENT для любых задач — от частных домовладений до промышленных объектов. Благодаря собственному производству мы гарантируем соответствие заявленным характеристикам.

Шаг 2. Земляные работы и подготовка основания

Когда расчеты готовы, приступаем к копке траншеи. Глубина и ширина — критические параметры.

• Ширина траншеи = ширина лотка + минимум 20 см (по 10 см с каждой стороны для бетонной обоймы).
• Глубина траншеи = высота лотка + 15-20 см (на песчано-щебеночную подушку).

Дно выкопанной траншеи тщательно уплотняется. Затем отсыпается и трамбуется слой щебня (10-15 см), а поверх него — слой песка (5 см). Песчано-щебеночная подушка предотвращает просадку лотков под нагрузкой и обеспечивает дренаж.

Шаг 3. Монтаж лотков

Правильная сборка линии — залог ее герметичности и долговечности. Установка лотка водоотводного пластикового производится на подготовленное бетонное основание толщиной около 10-15 см.

1. Сборка линии: монтаж начинается с самой нижней точки системы — места подключения к ливневой канализации. Первым устанавливается пескоуловитель. Лотки соединяются между собой с помощью системы "шип-паз", которая обеспечивает надежную фиксацию.
2. Герметизация стыков: для большинства объектов герметизация не требуется. Но на объектах с агрессивной средой (АЗС, химпроизводства) или при необходимости обеспечения 100% водонепроницаемости линии, стыки обрабатываются полиуретановым герметиком.
3. Контроль уклона: после укладки каждого звена обязательно проверяйте уклон и ровность линии по натянутой шнурке.

Шаг 4. Бетонирование — самый ответственный этап

Бетонная обойма ("замок") — это силовой каркас, который принимает на себя основную нагрузку и защищает пластиковый лоток от деформации и давления грунта. Монтаж пластиковых водоотводных лотков без бетонирования недопустим.

Толщина бетонной обоймы напрямую зависит от класса нагрузки. Для класса B125 — не менее 10 см с каждой стороны. Для C250 - 15 см. Для более высоких классов D400-Е600 - рассчитывается индивидуально.

Бетон заливается в пазухи между стенками траншеи и лотком. Заливка производится слоями с одновременным уплотнением.

Совет эксперта GRENT:

Главная ошибка новичков при бетонировании — это заливка пустого лотка. Бетонная смесь имеет высокую плотность и по закону Архимеда просто выдавит легкий пластиковый канал наверх. Чтобы избежать всплытия лотка, перед заливкой обязательно установите в него решетки. Если решетки чугунные или стальные, их веса будет достаточно. Если решетки пластиковые или лоток монтируется без них, пригрузите его подручными средствами, например, досками и кирпичами.

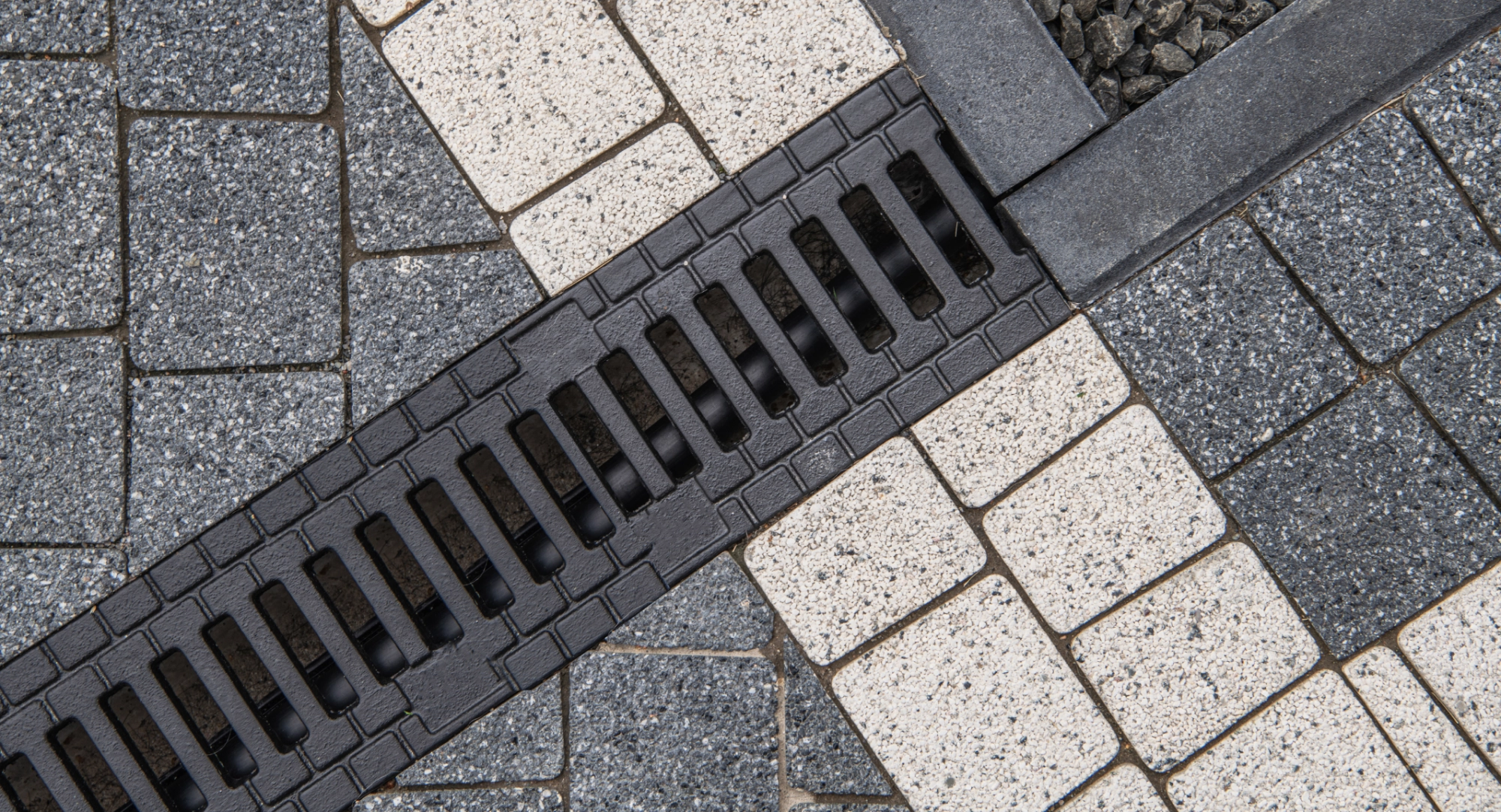

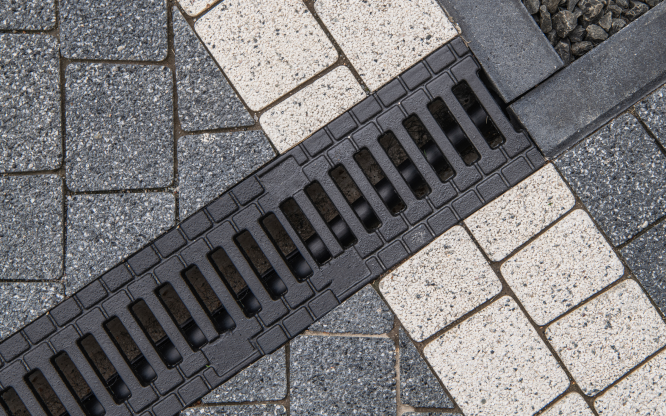

Верхний край лотка должен быть на 3-5 мм ниже уровня финишного покрытия (брусчатки, асфальта). Это защитит его кромки от повреждения и обеспечит беспрепятственный сток воды.

Успех проекта зависит от комплексного подхода. Помимо лотков, важны и другие элементы системы. Изучите весь наш каталог систем водоотведения, чтобы подобрать совместимые пескоуловители, решетки и комплектующие. Наши менеджеры помогут скомплектовать заказ под любой объект.

ТОП-5 фатальных ошибок при монтаже и как их избежать

Мы проанализировали сотни объектов и составили рейтинг ошибок, которые ведут к самым печальным последствиям.

• Монтаж без бетонного "замка". Экономия на бетоне приводит к тому, что лоток деформируется боковым давлением грунта, особенно в морозное пучение. Он трескается и перестает выполнять свою функцию.
• Неправильно подобранный класс нагрузки. Установка лотка А15 на парковке — это гарантия его разрушения после проезда первого же автомобиля. Всегда соотносите класс с зоной применения.
• Отсутствие уклона. Вода застаивается в лотках, зимой превращается в лед и разрывает их. Кроме того, стоячая вода — это грязь и неприятный запах.
• Заливка пустого лотка бетоном. Как мы уже говорили, это приводит к "всплытию" и нарушению всей геометрии системы. Только установка лотков водоотводных пластиковых с решеткой (или пригрузом) гарантирует стабильность.
• Некачественная трамбовка основания. Просадка грунта под линией водоотвода нарушает уклон, приводит к разгерметизации стыков и разрушению финишного покрытия вокруг.

Заключение

Подведем итог. Три "золотых правила" успешного монтажа пластиковых водоотводных лотков, соблюдение которых мы в GRENT считаем обязательным:

1. Соответствие класса нагрузки реальным условиям эксплуатации.
2. Обязательная бетонная обойма, толщина которой соответствует нагрузке.
3. Строгое соблюдение уклона не менее 0,5%.

Сохраните эту инструкцию как стандарт и чек-лист для своей бригады. Такой подход гарантирует высокое качество работы и долговечность системы водоотведения. А если вам нужны водоотводные лотки, отвечающие строгим стандартам качества, обращайтесь.

Часто задаваемые вопросы

• Можно ли резать пластиковые лотки и чем?
Да, можно. Пластик легко режется обычной "болгаркой" (УШМ) с диском по металлу или пластику. Место среза получается ровным и не требует дополнительной обработки. Это одно из преимуществ пластиковых систем перед бетонными.
• Обязательно ли устанавливать пескоуловитель?
Крайне рекомендуется. Пескоуловитель — это фильтр грубой очистки, который задерживает песок, мелкий мусор и листья. Он защищает основную линию канализации от засоров, очистка которых трудоемкий и дорогостоящий процесс. Очистить корзину пескоуловителя гораздо проще.
• Насколько долговечны пластиковые лотки GRENT?
Срок службы наших лотков при правильном монтаже и эксплуатации составляет не менее 25-30 лет. Материал, из которого они изготовлены, не подвержен коррозии, устойчив к дорожным реагентам, автомобильным маслам и ультрафиолету. Он выдерживает перепады температур и сохраняет эластичность даже в мороз.
